ＳＧ型・ＳＧＬ型　ガイドローラー

特徴 ＳＧ型・ＳＧＬ型ガイドローラーの幅（ｄ）の調整は、スパナで棒ローラーを締め付けているナットを緩め 縦ローラーが取り付けてある本体の長穴の範囲でガイドするワーク幅にローラーを移動し　ナットで締めて固定させます。 また、本体には上下調整用の長穴（Ｎ）も設けてあるので　さらに調整範囲が広がります。 ※ローラー材質：ＳＵＪ２　 　 硬度：高周波焼入れ （ＨＲＣ５８°以上 / 有効硬化深さ０．７�o以上） 　 表面処理：硬質クロムメッキ （硬度ＨＶ７５０〜 / 厚み５μ以上）

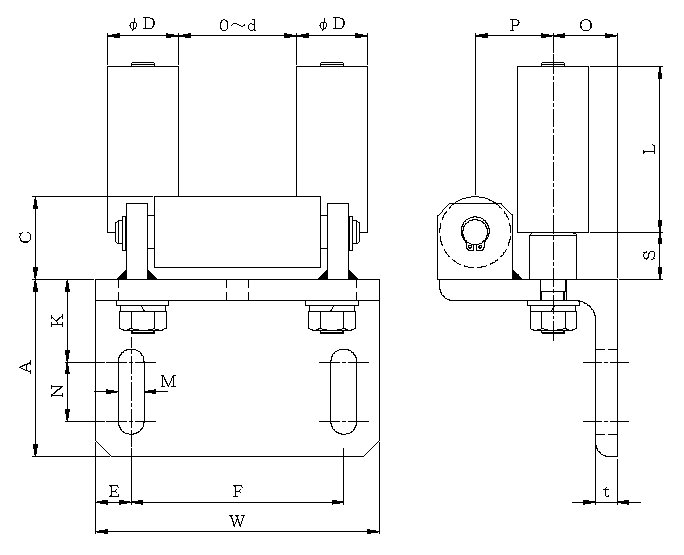

ＳＧ型・ＳＧＬ型　ガイドローラー　寸法表 型 式 ｄ Ｄ Ｌ Ａ Ｗ Ｆ Ｅ Ｋ Ｍ Ｎ Ｓ Ｃ Ｈ Ｏ Ｐ ｔ ＲＡローラー Ｒローラー 定 価(円) SG10-1 10 13 25 35 40 25 7.5 15 5.5 10 8 14.5 69.5 13 15 3 RA13-25 R13-25 17,480 SG10-2 53 97.5 RA13-53 24,955 SG25-1 25 20 40 50 65 45 10 25 8.5 15 12 22 103 18 22 6 RA20-40 R20-40 21,045 SG25-2 84 147 RA20-84 32,085 SG50-1 50 30 70 75 120 90 15 35 11 25 20 35 166 27 33 9 RA30-70 R30-70 35,190 SG50-2 145 241 RA30-145 47,840 SG75-1 75 35 90 100 150 114 18 45 15 35 25 44 200 38 45 13 RA35-90 R35-90 50,025 SG75-2 185 275 RA35-185 69,000 SG100-1 100 40 130 100 190 150 20 45 15 36 25 46.5 255 38 45 13 RA40-130 R40-130 72,220 SG100-2 180 305 RA40-180 80,385 SG100-3 265 390 RA40-265 95,220 型 式 ｄ Ｄ Ｌ Ａ Ｗ Ｆ Ｅ Ｋ Ｍ Ｎ Ｓ Ｃ Ｈ Ｏ Ｐ ｔ ＲＡローラー Ｒローラー 定 価(円) SGL40-1 40 13 25 35 68 50 7 15 5.5 10 8 14.5 69.5 13 15 3 RA13-25 R13-253 17,640 SGL40-2 53 97.5 RA13-53 31,625 SGL65-1 65 20 40 50 110 85 12.5 25 8.5 15 12 22 103 18 22 6 RA20-40 R20-84 25,875 SGL65-2 84 147 RA20-84 42,320 SGL125-1 125 30 70 75 195 160 20 35 11 25 20 35 166 27 33 9 RA30-70 R30-145 48,530 SGL125-2 145 241 RA30-145 60,605 SGL160-1 160 35 90 100 240 200 20 45 15 36 25 44 200 38 45 13 RA35-90 R35-185 66,470 SGL160-2 185 275 RA35-185 84,870 SGL240-1 25〜240 40 130 100 325 285 20 45 15 36 25 46.5 255 38 45 13 RA40-130 R40-265 94,990 SGL240-2 180 305 RA40-180 103,155 SGL240-3 265 390 RA40-265 117,990 ※型式をクリックすると外観図面が閲覧出来ます。
